VCI气相防锈膜抗静电复合层对电子元器件双重防护

电子元器件（如PCB板、连接器）在仓储和运输中既需要防锈（防氧化），又需要防静电（ESD）损伤。普通VCI膜不具备抗静电功能，摩擦产生静电可能击穿敏感元件。抗静电型VCI气相防锈膜通过添加导电炭黑或抗静电剂（如乙氧基化烷基胺），使表面电阻降至10⁶-10⁹Ω，同时保持VCI缓蚀性能，实现双重防护。本文分析抗静电剂与VCI的兼容性、表面电阻控制及对电子元件的保护效果。

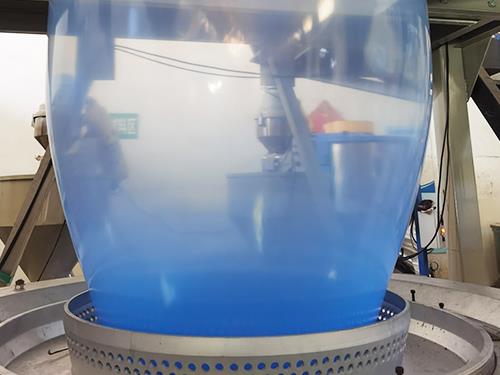

抗静电原理：内添加型抗静电剂迁移至薄膜表面，形成亲水层吸收环境水分，提高导电性。但抗静电剂多为离子型化合物，可能与VCI缓蚀剂发生反应，降低防锈效果。通过筛选非离子型抗静电剂（如聚乙二醇酯）与VCI复配，并采用三层共挤结构（中间层含VCI，表层含抗静电剂），可避免相互干扰。表面电阻测试表明：三层膜表层电阻为10⁸Ω，中间层电阻10¹²Ω（不影响VCI挥发）。静电衰减时间（从1000V降至100V）<0.5秒，符合ESD标准。

防护效果验证：将PCB板（铜箔裸露）分别用普通VCI膜和抗静电VCI膜包装，进行静电放电试验（10kV接触放电）。普通膜包装的PCB出现击穿点；抗静电膜包装的PCB无损伤。同时，湿热试验（40℃/90%RH，14天）显示，两种膜均无铜锈。因此，抗静电VCI膜适合电子行业。

应用案例：某手机配件厂使用抗静电VCI膜包装充电器电路板，避免了传统防锈袋需额外加防静电袋的工序，包装成本降低20%，且客户端静电击穿不良率从0.3%降至0.05%。
