防锈袋对混合金属包装的适用性及兼容性检测

在机械设备、电子组件和汽车零部件包装中，常同时存在黑色金属（钢、铁）和有色金属（铜、铝、锌、镀锌板等）等多种金属。防锈袋的缓蚀剂配方若仅针对黑色金属设计，可能对有色金属产生腐蚀或变色（如胺类与铜反应导致铜表面发黑、胺类与锌反应导致镀锌层灰暗）。因此，开发多金属兼容型防锈袋，通过复配不同功能的缓蚀剂（胺类+唑类+羧酸盐），实现选择性吸附和协同保护，是防锈袋技术的重要发展方向。多金属兼容防锈袋的缓蚀剂总添加量通常为4%-6%，其中唑类（苯并三氮唑BTA或甲苯三氮唑TTA）占20%-30%，羧酸盐（如癸二酸钠）占10%-20%，胺类占50%-70%。

多金属兼容性的检测按ASTM D5538或GB/T 16267方法进行：将多种金属试片（钢、铜、铝、锌）同时暴露于防锈袋包装中，在40℃/90%RH环境中放置168小时后观察表面状态。合格标准：钢无锈、铜无变色（色差ΔE≤3.0）、铝无白斑（腐蚀点直径≤0.5mm）、锌无灰暗（表面光泽保持率≥80%）。某电子配件企业原用普通防锈袋包装含铜端子和钢制壳体的组件，铜端子出现明显发黑（ΔE=5.2），更换多金属兼容防锈袋后，168小时测试铜无变色（ΔE=1.2），钢无锈，镀锌件无灰暗。

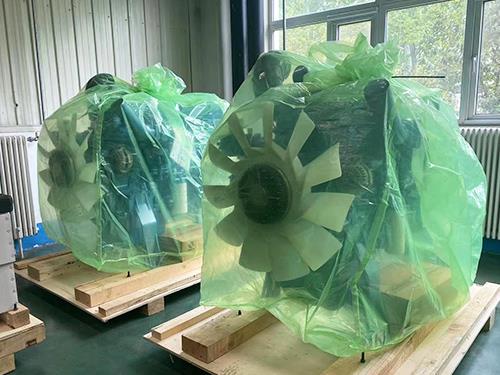

多金属兼容防锈袋的缓蚀剂释放顺序对保护效果有重要影响。唑类缓蚀剂挥发性较低（20℃蒸气压<0.0001Pa），主要依靠接触保护；胺类挥发性较高，负责气相保护。对于空间较大的包装，建议添加挥发性较强的辅助缓蚀剂（如亚硝酸二环己胺），以增强对远距离金属的保护。多金属兼容防锈袋的适用性验证建议采用实际包装件进行模拟试验，按实际包装方式封存，在目标储运环境（如高温高湿、海运等）条件下存放，定期开袋检查各金属件的表面状态。对于出口电子产品，还需注意防锈袋中缓蚀剂不得含有对电子元件有害的卤素和硫化物，应符合IEC 61249-2-21无卤素要求（氯<900ppm，溴<900ppm，总和<1500ppm）。多金属兼容防锈袋的技术难点在于各类缓蚀剂的协同平衡，需要在实际应用中进行充分验证，确保对所有目标金属均无负面影响。
