VCI气相防锈膜厚度与缓蚀剂添加量协同优化

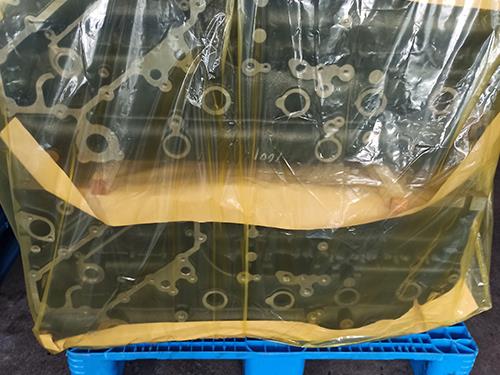

VCI气相防锈膜的厚度和缓蚀剂添加量是决定其力学性能、经济性和防锈效果的关键参数。薄膜厚度（常见0.05-0.15mm）影响防锈袋的强度、透明度和成本；缓蚀剂添加量（常见3%-6%）影响防锈期和释放速率。两者之间存在协同优化关系：较厚薄膜可容纳更多缓蚀剂，延长防锈期；但缓蚀剂含量过高会导致析出增加、透明度下降和成本上升。因此，需要根据包装件的储运周期和体积大小，科学匹配薄膜厚度与缓蚀剂添加量。

优化试验数据显示：对于防锈期要求6个月的一般用途，薄膜厚度0.06-0.08mm、缓蚀剂添加量3%-4%即可满足要求；对于防锈期12个月以上或大型设备包装（包装容积>1m³），建议薄膜厚度0.10-0.12mm、缓蚀剂添加量5%-6%。缓蚀剂添加量每增加1%，防锈期可延长2-3个月，但添加量超过6%后防锈期延长效果减弱（边际收益递减），且析出物风险显著增加。薄膜厚度每增加0.02mm，缓蚀剂释放速率降低约10%-15%，防锈期延长1-2个月。某重工企业为包装大型轴承（重量800kg，包装容积约1.5m³），选用0.12mm厚度、6%添加量的防锈膜，防锈期达到18个月，满足出口海运要求，而之前使用0.06mm/4%的产品，防锈期仅6个月，中途需要更换包装。

薄膜厚度与缓蚀剂添加量的协同优化还受包装件表面积和容积的影响。对于小件包装（容积<0.1m³），单位体积的表面积较大，VCI气体容易散失，需适当增加缓蚀剂添加量（5%-6%）或选择较厚薄膜（0.08-0.10mm）。对于大件包装（容积>1m³），VCI气体空间浓度建立较慢，需配合辅助缓释剂（如挥发性强的亚硝酸二环己胺）或增加袋内缓蚀剂补充包，确保远距离金属也能获得有效保护。建议根据实际包装件尺寸和储运条件，通过加速老化试验确定最佳厚度与添加量组合，并进行经济性评估（单位防护成本=防锈膜成本/防锈期），选择单位成本最低的优化方案。
